玻璃鋼酸霧凈化塔：復(fù)合型材料加工方法詳解

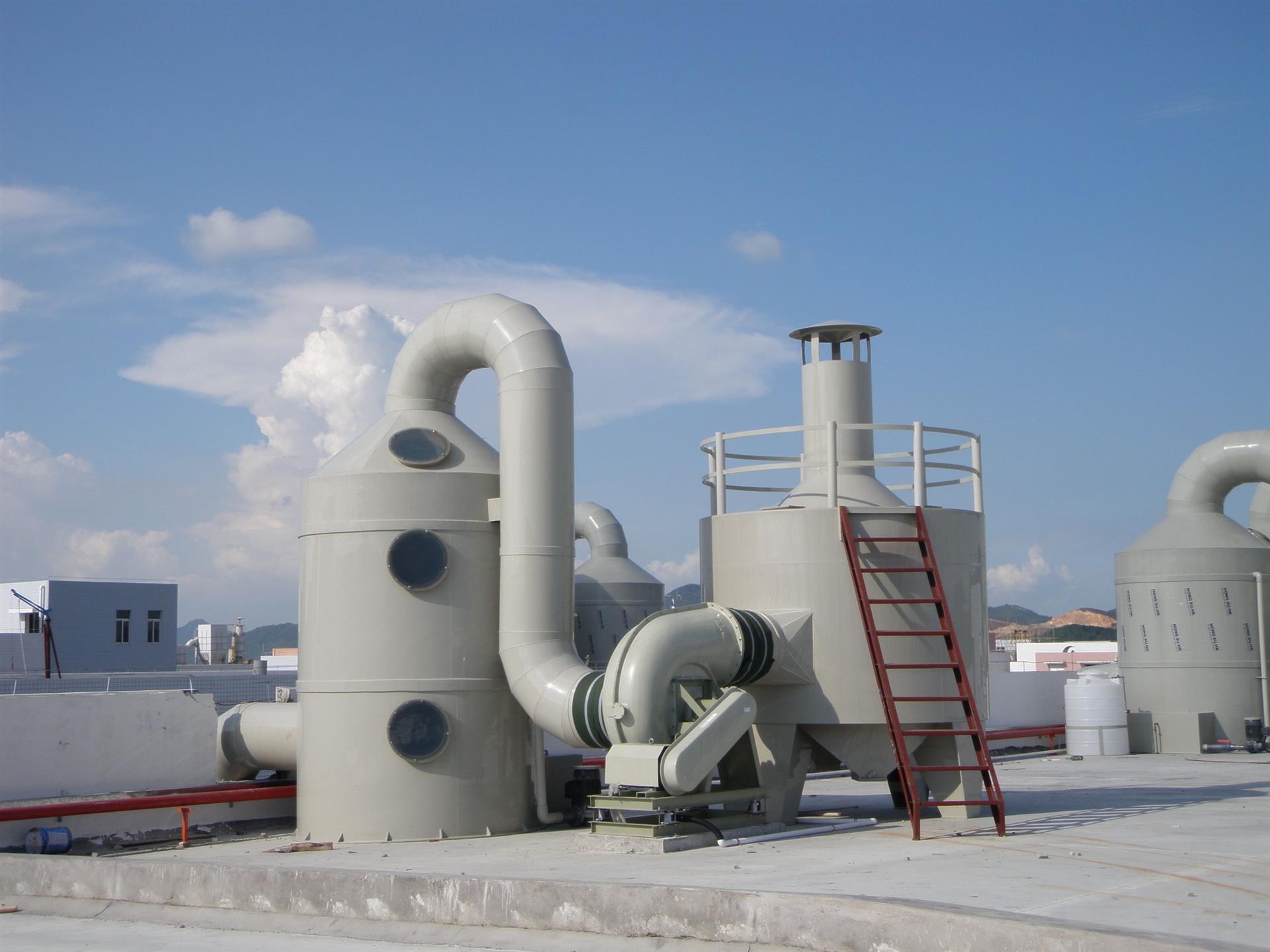

在工業(yè)廢氣處理***域，玻璃鋼酸霧凈化塔以其卓越的耐腐蝕性、高強(qiáng)度重量比和長(zhǎng)使用壽命，成為治理酸性廢氣的關(guān)鍵設(shè)備。其核心***勢(shì)源于先進(jìn)的復(fù)合型材料加工工藝——將玻璃纖維增強(qiáng)材料與樹(shù)脂基體完美結(jié)合，創(chuàng)造出既能抵御強(qiáng)酸腐蝕又具備結(jié)構(gòu)穩(wěn)定性的塔體。本文將從原材料選擇到成品檢測(cè)，系統(tǒng)解析這一精密制造過(guò)程的每一個(gè)技術(shù)要點(diǎn)。



 一、原材料體系構(gòu)建

1. 樹(shù)脂體系

    不飽和聚酯樹(shù)脂：適用于一般酸堿環(huán)境，固化收縮率低至47%，典型牌號(hào)如DOW公司的VONDUR P620

    乙烯基酯樹(shù)脂：在強(qiáng)氧化性酸（如鉻酸）環(huán)境中表現(xiàn)***異，熱變形溫度可達(dá)120℃

    環(huán)氧樹(shù)脂：***殊工況下使用，粘接強(qiáng)度>35MPa，選用Huntsman公司的ARALDITE LY1564系列

2. 增強(qiáng)材料

    玻璃纖維氈：短切氈（EMCROWN 300g/㎡）用于復(fù)雜曲面成型

    玻纖布：平紋布（200g/㎡）提供縱向強(qiáng)度，斜紋布（400g/㎡）***化抗沖擊性能

    表面處理劑：硅烷偶聯(lián)劑（KH550）提升界面結(jié)合強(qiáng)度達(dá)40%以上

3. 功能填料

    石英粉：粒徑分布控制在200目通過(guò)率98%，添加量可達(dá)樹(shù)脂重量的150%

    氫氧化鋁：兼具阻燃（氧指數(shù)≥32）和中和酸性氣體的雙重功能

 二、模具制備關(guān)鍵技術(shù)

1. 母模處理

    采用汽車膩?zhàn)犹钛a(bǔ)凹陷，經(jīng)80400砂紙逐級(jí)打磨至粗糙度Ra≤1.6μm

    涂抹PVA脫模劑（濃度8%）形成0.1mm隔離膜層

2. 過(guò)渡層制作

    膠衣層噴涂壓力保持0.30.5MPa，厚度控制在0.30.5mm（濕膜）

    紅外加熱固化（60℃×30min）后表面硬度達(dá)巴氏40以上

3. 結(jié)構(gòu)層構(gòu)建

    手糊成型：每層纖維鋪放需輥壓浸透，氣泡含量<2%

    纏繞工藝：環(huán)向纏繞角控制在55°±2°，螺旋纏繞角85°±3°

    固化制度：階梯升溫（25℃→60℃→80℃），保溫時(shí)間按厚度計(jì)算（h=δ/2，單位mm）



 三、成型工藝參數(shù)控制

 工序          關(guān)鍵參數(shù)                   質(zhì)量標(biāo)準(zhǔn)



 凝膠時(shí)間      2030min（25℃）           針入度46mm

 固化程度      巴氏硬度≥40               HDT≥120℃

 含膠量        35%42%                   比重法檢測(cè)誤差±1%

 分層檢測(cè)      超聲波探傷（2MHz探頭）    缺陷尺寸<φ3mm



 四、后處理精加工工藝

1. 機(jī)械加工

    法蘭面銑削精度IT12級(jí)，密封槽加工公差±0.05mm

    開(kāi)孔采用金剛石鉆頭，孔壁粗糙度Ra≤6.3μm

2. 接縫處理

    對(duì)接縫寬度控制在23mm，填充環(huán)氧膠泥（收縮率<0.5%）

    翻邊高度統(tǒng)一為50mm，角度保持90°±1°

3. 整體加固

    外部肋板焊接間距≤800mm，焊縫余高23mm

    底部支座安裝平面度偏差<1.5mm/m



 五、質(zhì)量驗(yàn)證體系

1. 物理性能測(cè)試

    巴氏硬度計(jì)現(xiàn)場(chǎng)檢測(cè)（HBa≥40）

    超聲測(cè)厚儀掃描（誤差±0.2mm）

2. 化學(xué)性能試驗(yàn)

    50%硫酸浸泡72h，彎曲強(qiáng)度保留率≥85%

    氯離子滲透深度<1mm（ASTM C1202標(biāo)準(zhǔn)）

3. 密封性檢測(cè)

    0.1MPa氣壓試驗(yàn)，泄漏率<0.5%/h

    真空檢漏（負(fù)壓至0.09MPa保持30min）



從樹(shù)脂配比到成品檢測(cè)，每個(gè)環(huán)節(jié)都彰顯著復(fù)合材料的科學(xué)之美。這種將無(wú)機(jī)材料的耐蝕性與有機(jī)材料的加工性完美融合的工藝，不僅造就了酸霧凈化塔的卓越性能，更推動(dòng)著環(huán)保裝備向著高效化、智能化方向持續(xù)進(jìn)化。未來(lái)隨著納米改性技術(shù)的突破，玻璃鋼復(fù)合材料必將在工業(yè)防腐***域譜寫新的篇章。
